雅克贝思直线电机AWM系列

  • 无刷无铁芯直线电机 真空兼容 (高达 1×10-7 Torr)
  • AWM系列无刷无铁芯直线电机采用无铁芯技术,具有真空兼容,无齿槽力,较大的持续推力和峰值力。
  • 下载附件:

    技术参数



设计特点:

A.无铁芯技术

B.真空兼容(RGA测试)

C.无齿槽力

D.高电机常数

E.大持续推力

F.峰值力

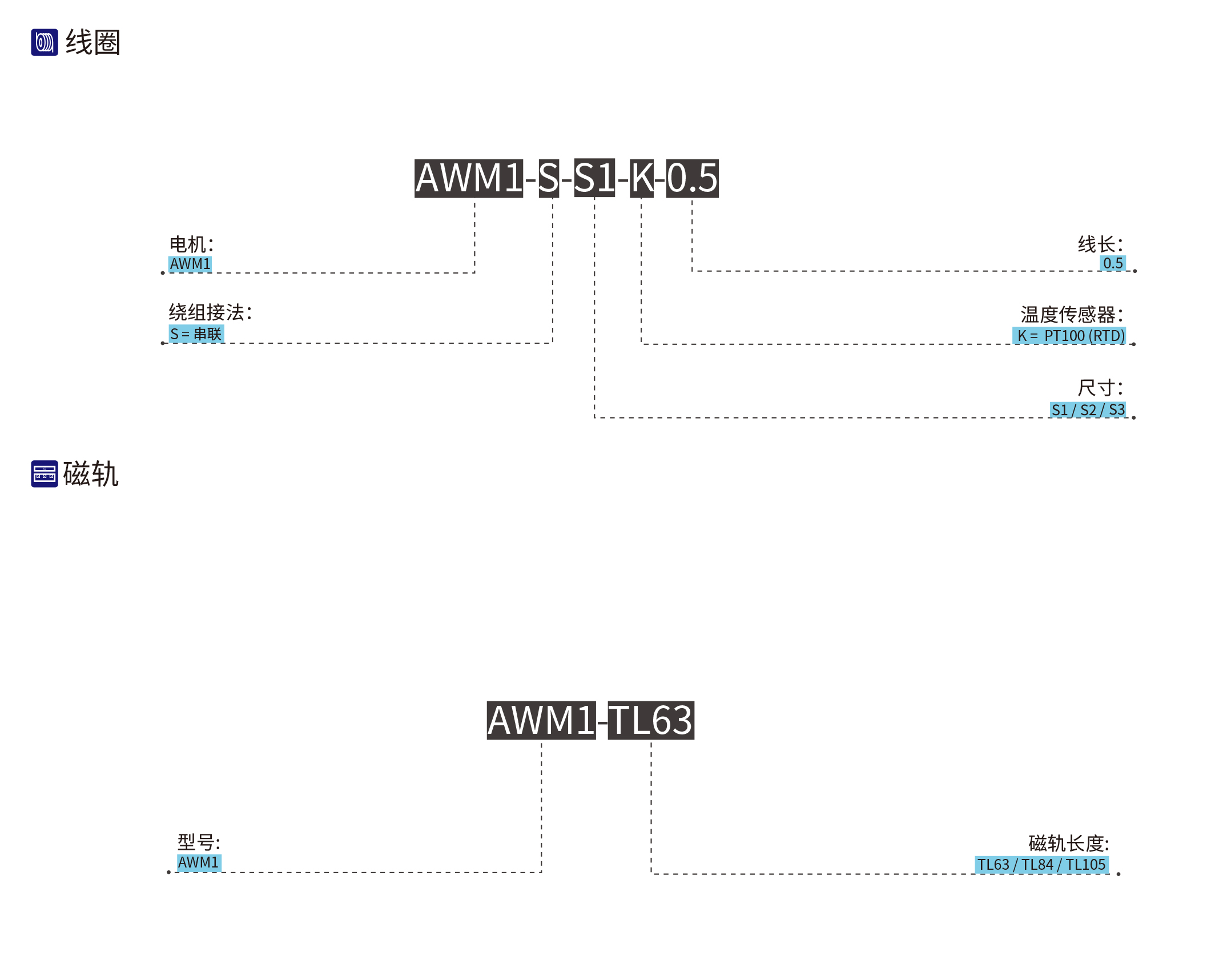

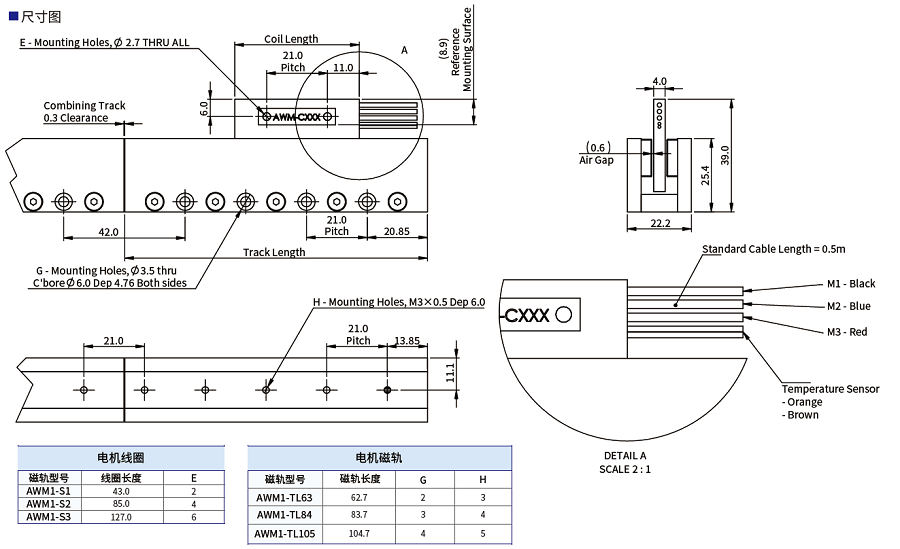

AWM1

电机线圈

线圈长度(mm)

持续推力(N)

峰值推力(N)

AWM1-S1

43

4.5

22.3

AWM1-S2

85

8.9

44.7

AWM1-S3

127

13.4

67.0



电机磁轨

磁轨长度(mm)

AWM1-TL63

62.7

AWM1-TL84

83.7

AWM1-TL105

104.7

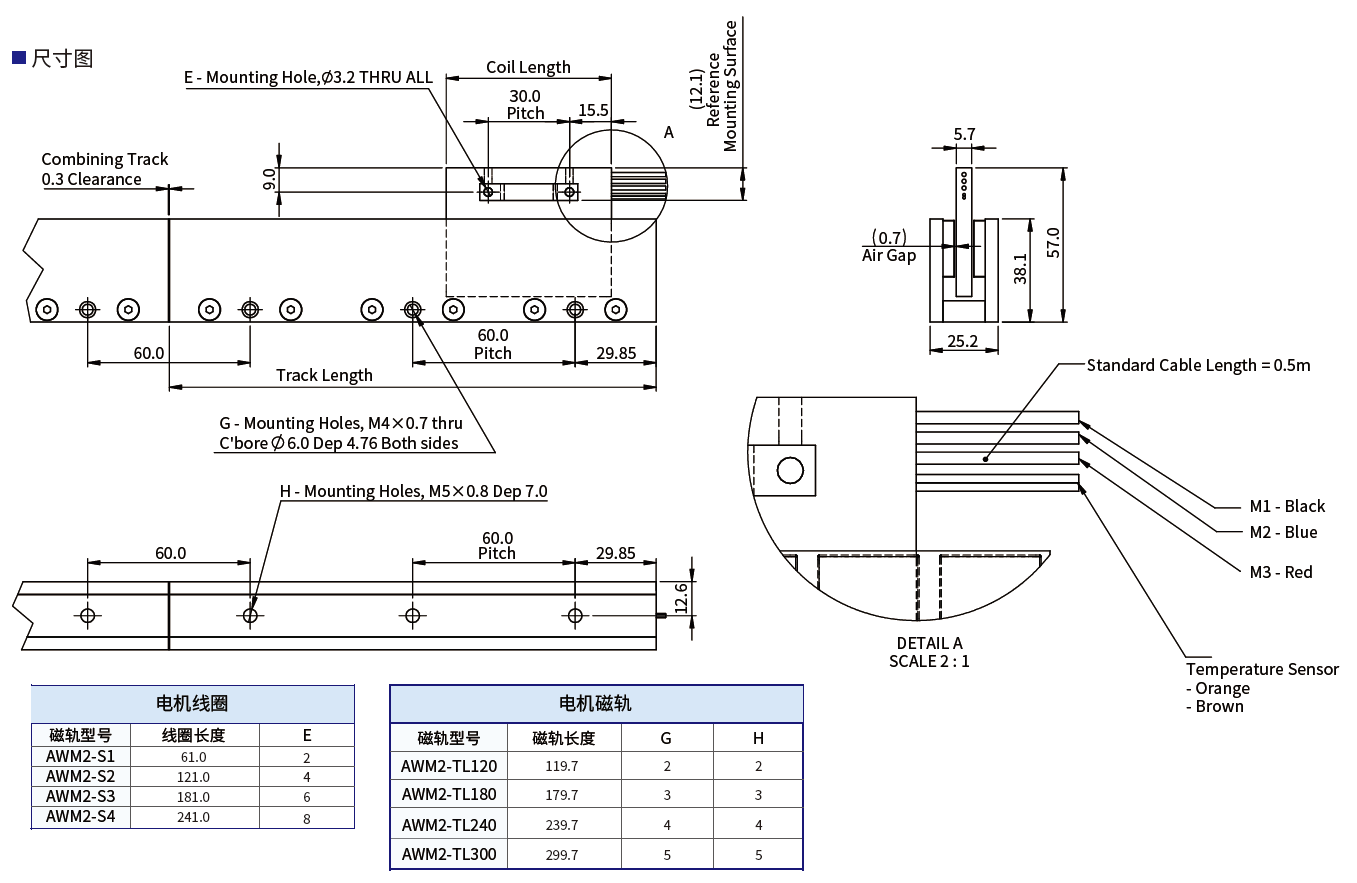

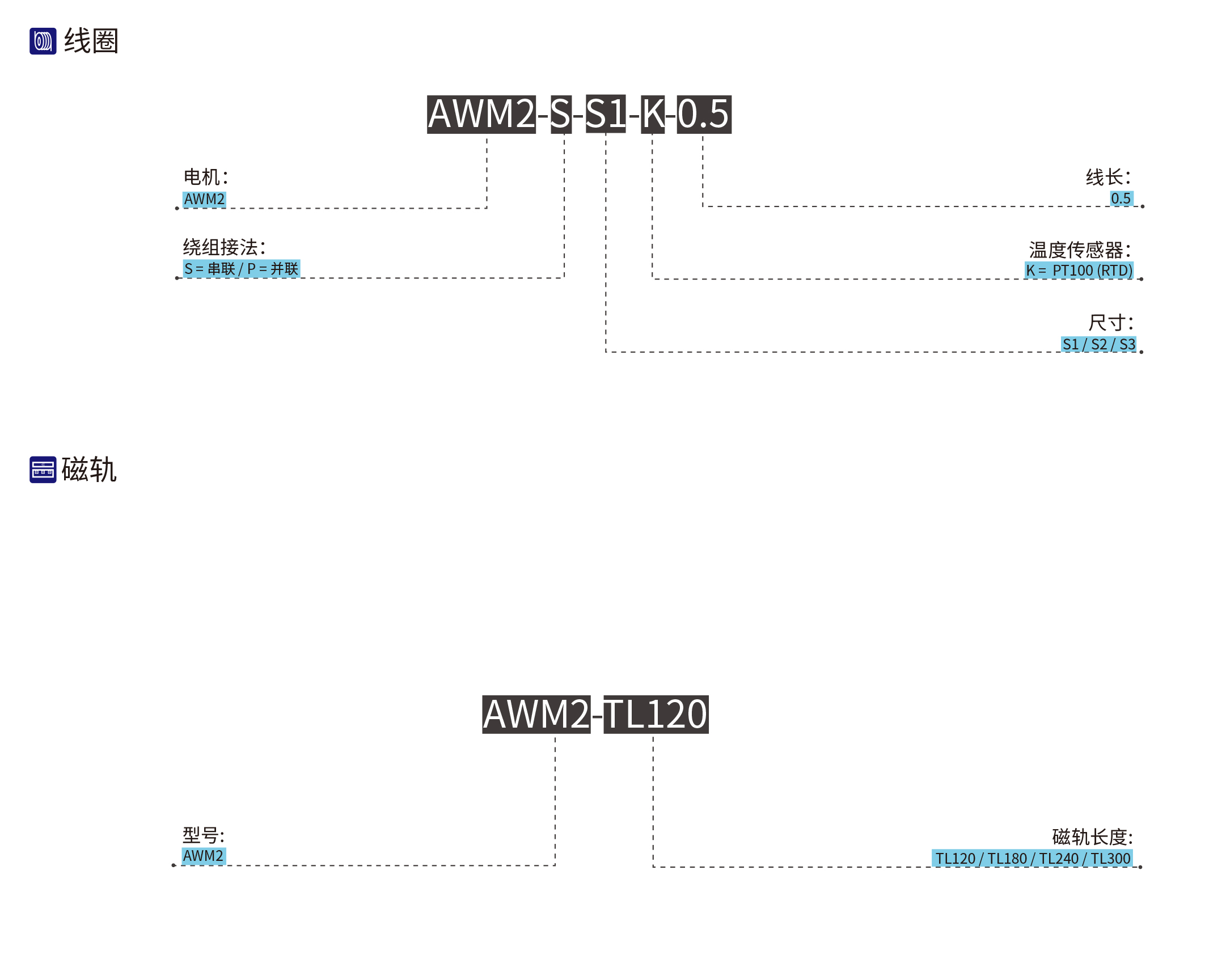

AWM2

电机线圈

线圈长度(mm)

持续推力(N)

峰值推力(N)

AWM2-S1

61

13.5

67.4

AWM2-S2

121

27.0

134.9

AWM2-S3

181

40.5

202.3



电机磁轨

磁轨长度(mm)

AWM2-TL120

119.7

AWM2-TL180

179.7

AWM2-TL240

239.7

AWM2-TL300

299.7

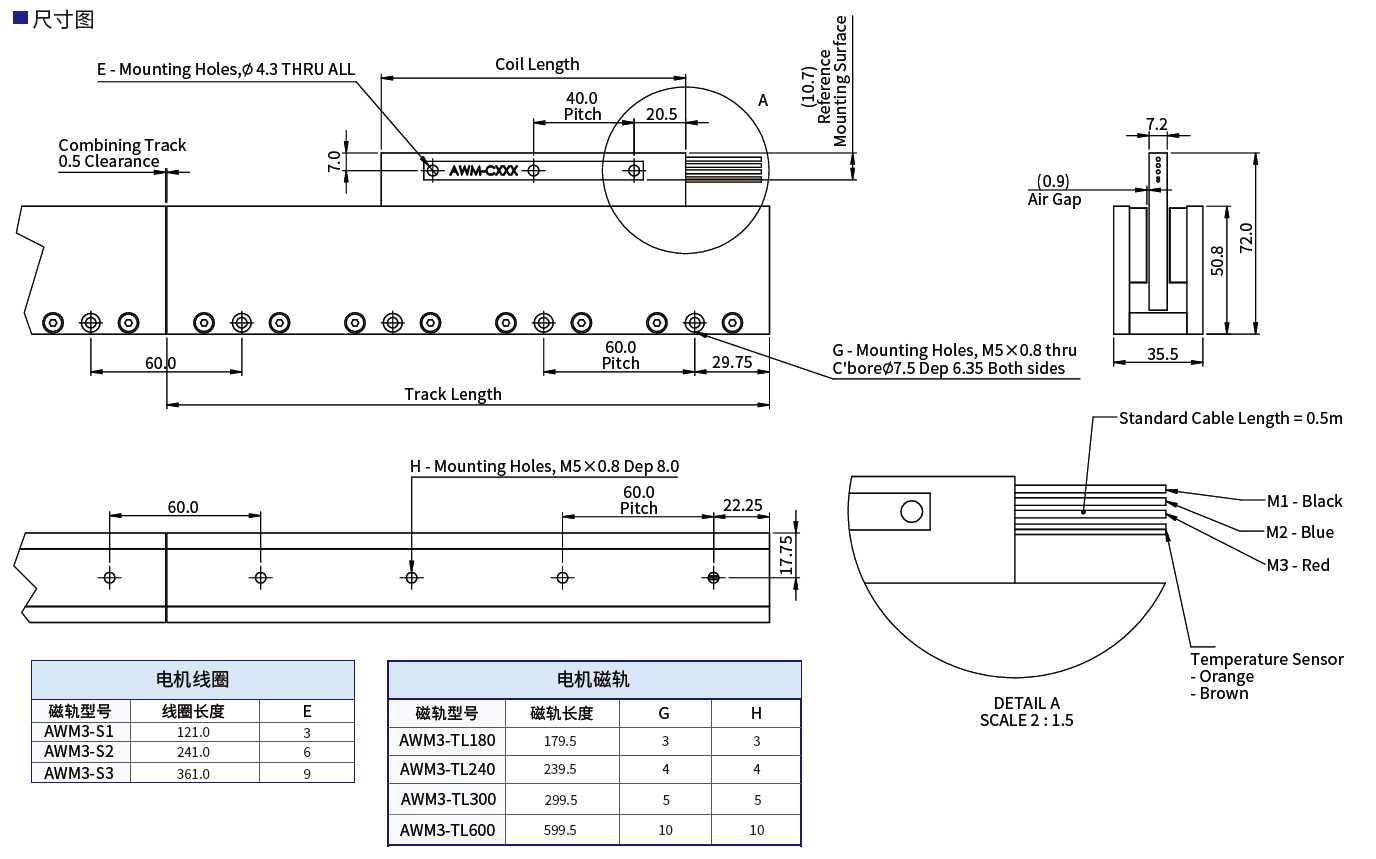

AWM3

电机线圈

线圈长度(mm)

持续推力(N)

峰值推力(N)

AWM3-S1

121

47.0

234.9

AWM3-S2

241

94.0

469.8

AWM3-S3

361

140.9

704.7



电机磁轨

磁轨长度(mm)

AWM3-TL180

179.5

AWM3-TL240

239.5

AWM3-TL300

299.5

AWM3-TL600

599.5

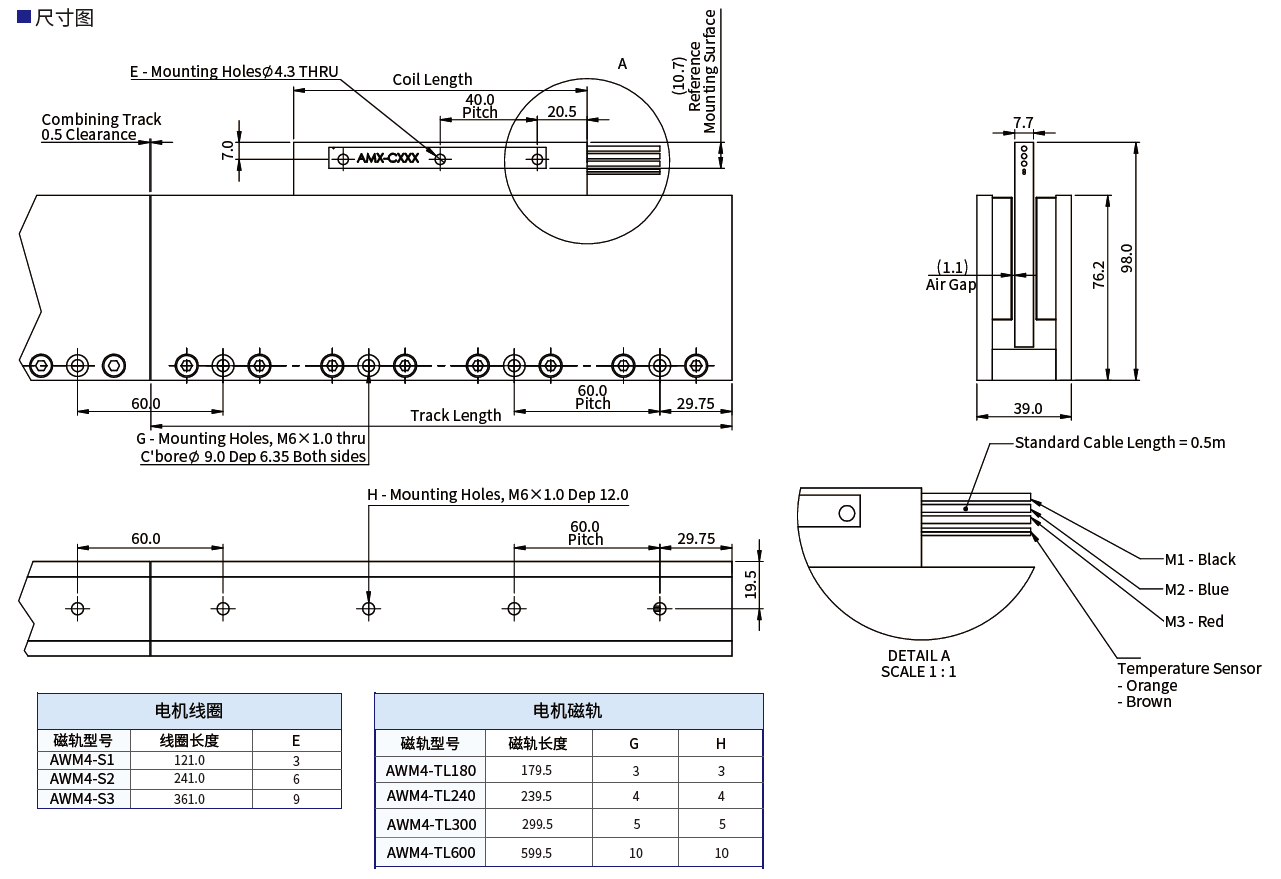

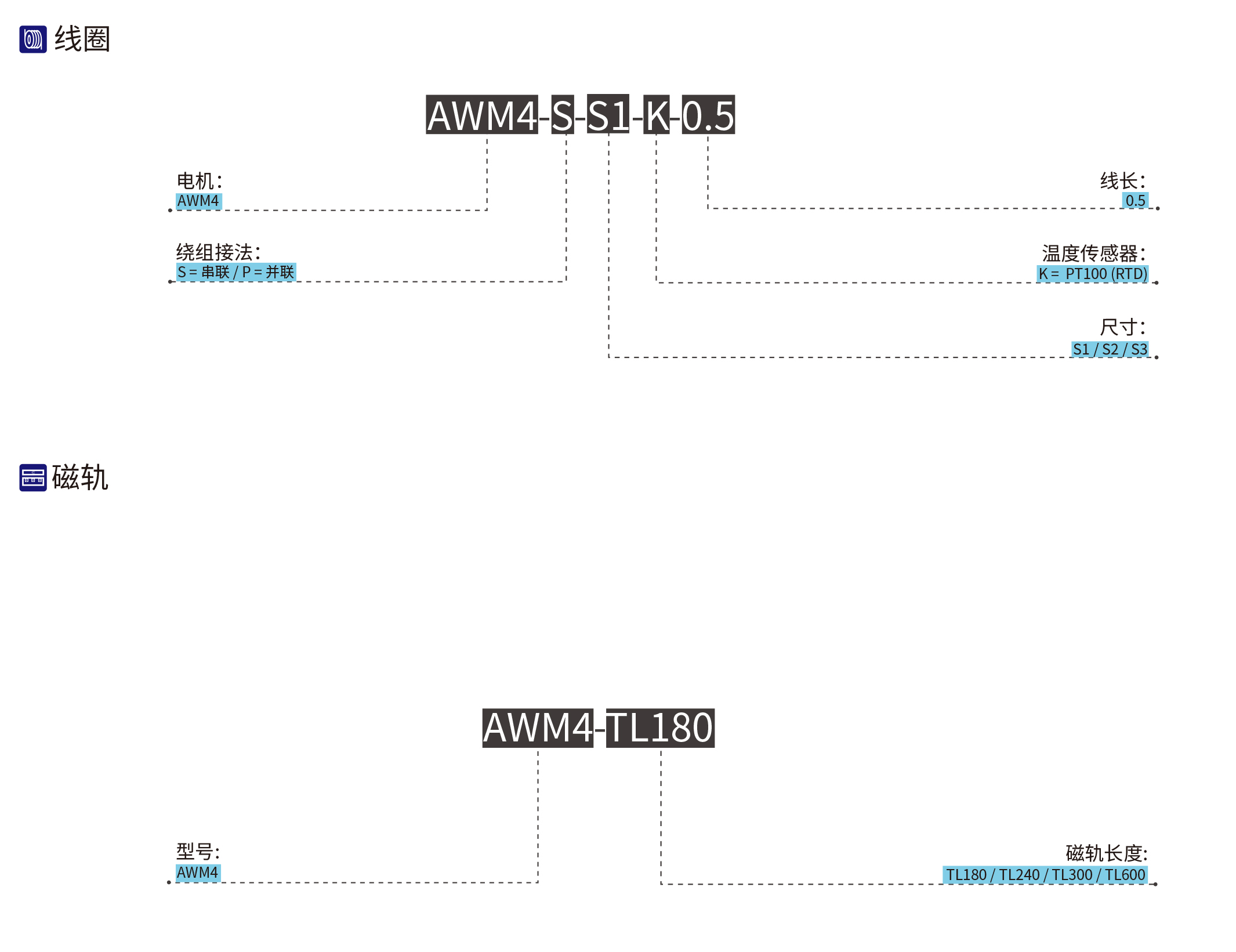

AWM4

电机线圈

线圈长度(mm)

持续推力(N)

峰值推力(N)

AWM4-S1

121

79.6

397.9

AWM4-S2

241

159.2

795.8

AWM4-S3

361

238.7

1193.7



电机磁轨

磁轨长度(mm)

AWM4-TL180

179.5

AWM4-TL240

239.5

AWM4-TL300

299.5

AWM4-TL600

599.5

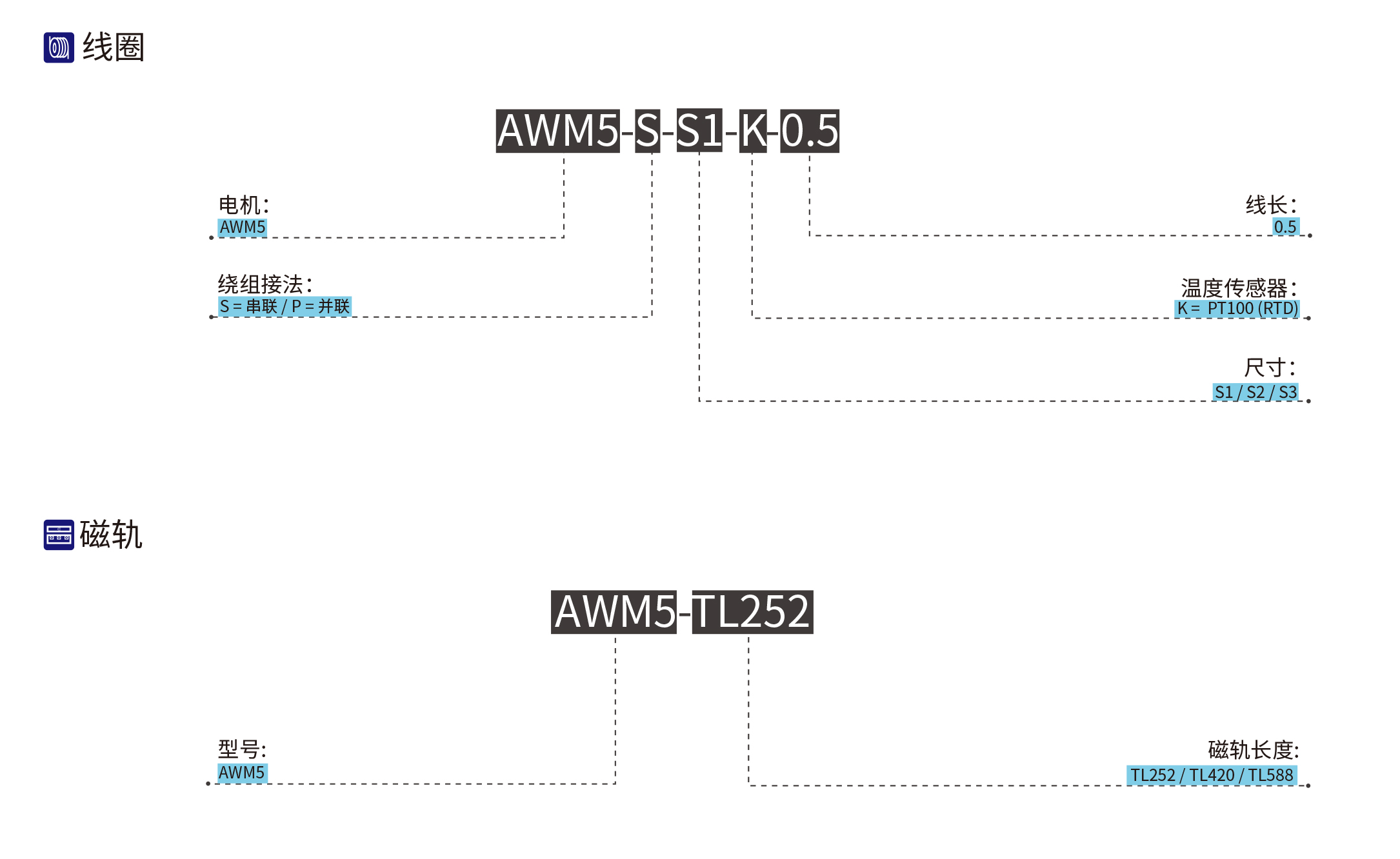

AWM5

电机线圈

线圈长度(mm)

持续推力(N)

峰值推力(N)

AWM5-S1

169

138.3

995.4

AWM5-S2

337

276.5

1990.9

AWM5-S3

505

414.8

2986.3



电机磁轨

磁轨长度(mm)

AWM5-TL252

251.5

AWM5-TL420

419.5

AWM5-TL588

587.5





AWM1


AWM2


AWM3


AWM4


AWM5
