雅克贝思AKH系列

小体积、大推力、高响应,水冷、自冷可选,适用于各类高速高精的自动化及机床设备。

特点:

·有铁芯技术

·低齿槽力效应

·高响应和带宽

·高推力低质量



电机线圈

  线圈长度 (mm) 持续力 (N) @100℃ 峰值力 (N)
AKH100-N-YW2L-B2 232 631 2750
AKH100-N-YW2H-B2 232 631 2750
AKH100-W-YW2L-B2 263 1097 2750
AKH100-W-YW2H-B2 263 1097 2750
AKH100-N-YW4L-B4 448 984 5500
AKH100-N-YW4H-B4 448 984 5500
AKH100-W-YW4L-B4 479 2167 5500
AKH100-W-YW4H-B4 479 2167 5500
AKH150-N-YW2L-B2 232 864 4125
AKH150-N-YW2H-B2 232 864 4125
AKH150-W-YW2L-B2 263 1646 4125
AKH150-W-YW2H-B2 263 1646 4125
AKH150-N-YW4L-B4 448 1440 8250
AKH150-N-YW4H-B4 448 1440 8250
AKH150-W-YW4L-B4 479 3250 8250
AKH150-W-YW4H-B4 479 3250 8250
AKH200-N-YW2L-B2 232 1015 5500
AKH200-N-YW2H-B2 232 1015 5500
AKH200-W-YW2L-B2 263 2194 5500
AKH200-W-YW2H-B2 263 2194 5500
AKH200-N-YW4L-B4 448 1646 11000
AKH200-N-YW4H-B4 448 1646 11000
AKH200-W-YW4L-B4 479 4333 11000
AKH200-W-YW4H-B4 479 4333 11000



电机磁轨

磁轨

P/N

磁轨长度

“TL”(mm

孔数

“H”

AKH100-TL270-E 270 10
AKH100-TL432-E 432 16
AKH100-TL270-E 270 10
AKH100-TL432-E 432 16
AKH100-TL270-E 270 15
AKH100-TL432-E 432 24

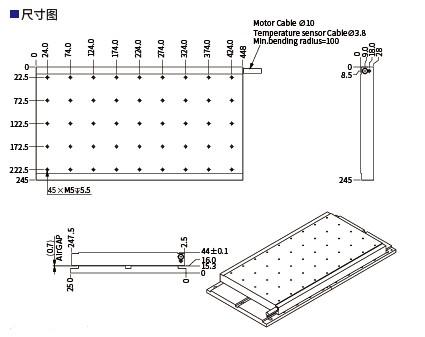

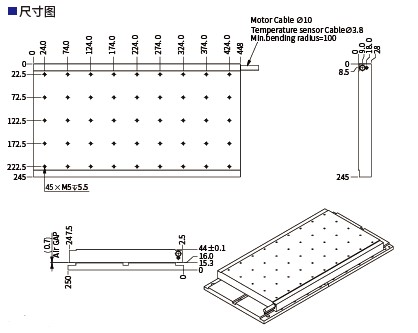

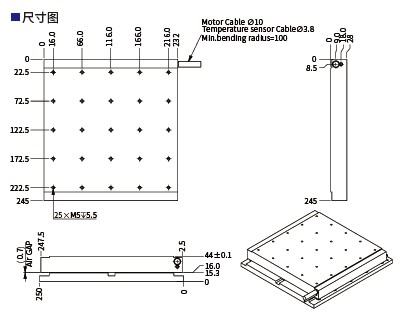

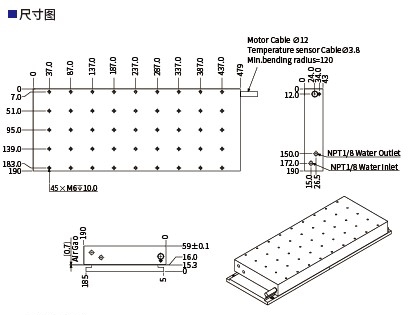

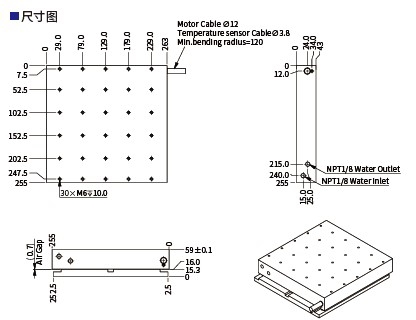

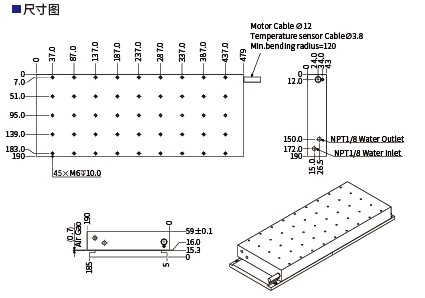

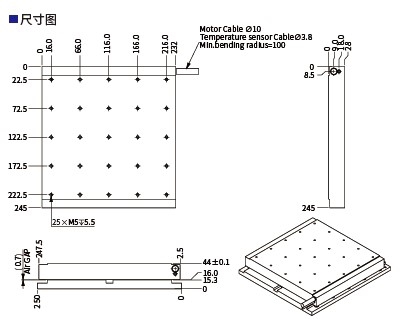

AKMF100系列尺寸图

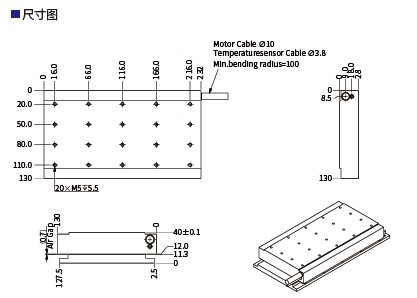

AKH100-N-YW2L-B2

AKH100-N-YW2L-B2尺寸图 1.jpg



AKH100-N-YW2H-B2

AKH100-N-YW2H-B2尺寸图 2.jpg



AKH100-W-YW2L-B2

AKH100-W-YW2L-B2尺寸图 3.jpg



AKH100-W-YW2H-B2

AKH100-W-YW2H-B2尺寸图 4.jpg



AKH100-N-YW4L-B4

AKH100-N-YW4L-B4尺寸图 5.jpg



AKH100-N-YW4H-B4

AKH100-N-YW4H-B4尺寸图 6.jpg



AKH100-W-YW4L-B4

AKH100-W-YW4L-B4尺寸图 7.jpg



AKH100-W-YW4H-B4

AKH100-W-YW4H-B4尺寸图 8.jpg

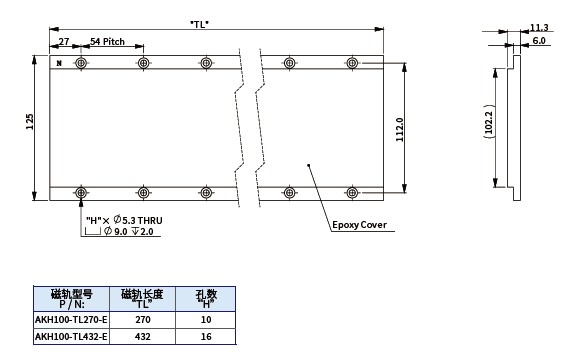

AKH100 磁轨

AKH100 磁轨图.jpg





AKMF150系列尺寸图



AKH150-N-YW2L-B22

AKH150-N-YW2L-B2尺寸图 1.jpg



AKH150-N-YW2H-B2

AKH150-N-YW2H-B2尺寸图 2.jpg



AKH150-W-YW2L-B2

AKH150-W-YW2L-B2尺寸图 3.jpg



AKH150-W-YW2H-B2

AKH150-W-YW2H-B2尺寸图 4.jpg



AKH150-N-YW4L-B4

AKH150-N-YW4L-B4尺寸图 5.jpg



AKH150-N-YW4H-B4

AKH150-N-YW4H-B4尺寸图 6.jpg

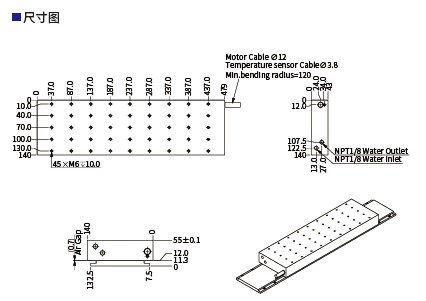

AKH150-W-YW4L-B4

AKH150-W-YW4L-B4尺寸图 7.jpg



AKH150-W-YW4H-B4

AKH150-W-YW4H-B4尺寸图 8.jpg

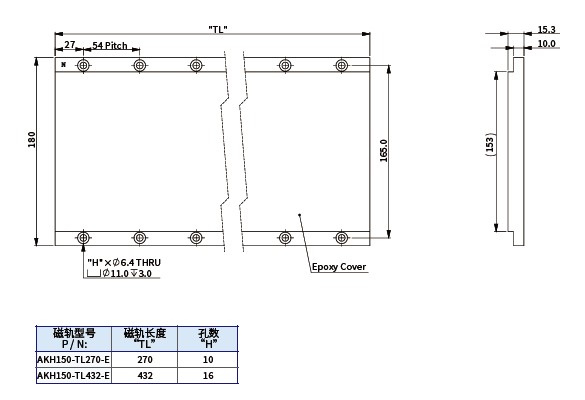

AKH150 磁轨

AKH150 磁轨图.jpg



AKMF200系列尺寸图



AKH200-N-YW2L-B2

AKH200-N-YW2L-B2尺寸图 1.jpg



AKH200-N-YW2H-B2

AKH200-N-YW2H-B2尺寸图 2.jpg



AKH200-W-YW2L-B2

AKH200-W-YW2L-B2尺寸图 3.jpg

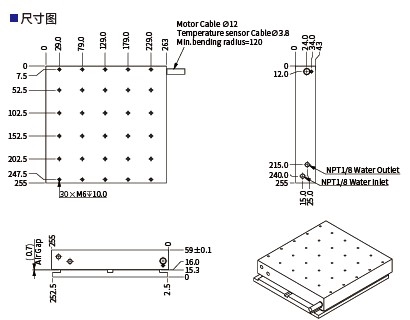

AKH200-W-YW2H-B2

AKH200-W-YW2H-B2尺寸图 4.jpg



AKH200-N-YW4L-B4

AKH200-N-YW4L-B4尺寸图 5.jpg



AKH200-N-YW4H-B4

AKH200-N-YW4H-B4尺寸图 6.jpg



AKH200-W-YW4L-B4



AKH200-W-YW4L-B4尺寸图 7.jpg



AKH200-W-YW4H-B4

AKH200-W-YW4H-B4尺寸图 8.jpg



AKH200 磁轨



AKH200 磁轨图.jpg



电机接线图

AKH系列 电机接线图.jpg

AKH系列 订购规则图.jpg
